小吊車的液壓傳動主要是利用液體的壓力能來傳遞能量，液力傳動則主要是利用液體的動能來傳遞能量。一部完整的液壓系統甶液壓動力元件、液壓執行元件、液壓控制元件、液壓輔助元件4部分組成。

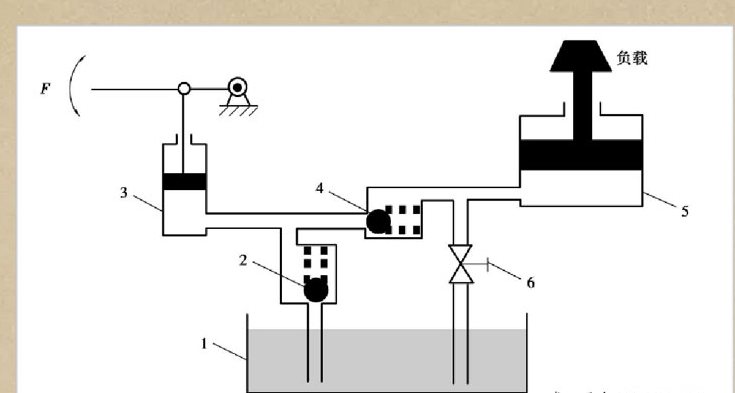

　　如圖所示為液壓千斤頂?shù)慕Y(jié)構。

　　其工作原理是：液壓千斤頂由油箱1,單向閥2和4,手搖泵3,液壓缸5及放油閥6組成。當手搖泵3手 柄壓下時，手搖泵3下腔中的液體受 壓，單向閥2關閉，隨著壓力的升高，使單向閥4開啟，液體流進液壓 缸5，從而推動負載向上運動，達到抬 高重物的目的。當手搖泵3手柄向上 提起時，手搖泵下腔出現真空，單向 閥4關閉，單向閥2在大氣壓的作用 下閥門開啟，油箱中的液體被吸入腔 中。如此使手搖泵手柄反復上下運 動，液壓缸5上升的高度就會增加。 而當要放下重物時，只要打開放油閥 6，使液壓缸5中的壓力油流回油箱即可。

　　如圖液壓千斤頂?shù)慕Y(jié)構

　　1—油箱;2 , 4—單向閥;3—手搖泵;5—液 壓缸;6-放油閥

　　液壓千斤頂作為最簡單的液壓系 統，它包含了液壓傳動系統的各個組 成部分：

　　①液壓動力元件。手搖泵。

　　②液壓執行元件。液壓缸。

　　③液壓控制元件。單向閥、放油

　　④液壓輔助元件。油箱、連接 件、管路等。

　　小吊車的示意圖，以上完成一套正常的運行流程。
